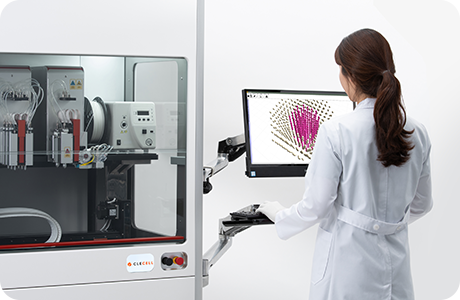

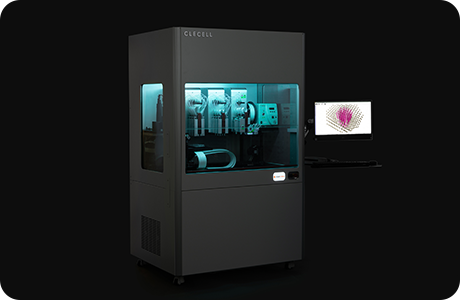

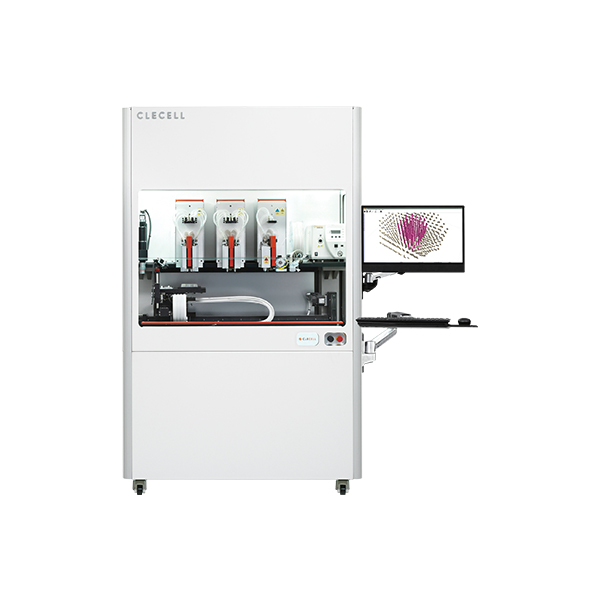

3D Bioprinter U-FAB MASTER
U-FAB MASTER는 15개의 노즐을 사용하여 저점도 콜라겐에서 플라스틱 재료까지 다양한재료의 출력이 가능한 생체재료의 다양성과 복합재료의 사용 가능성 측면에서 세계 최고의 3D 바이오프린터입니다.
| ACTIVO | MASTER | |
|---|---|---|
| 일체형 PC | v | |
| Co-axial 옵션 | v | |
| HEPA Filter | v | v |
| 노즐 개수 | 노즐 4개 | 노즐 15개 |
| 출력 모니터링 카메라 | v | v |
| Nozzle Autocalibration | v | v |
| Cell Homogenization | v | v |
| Nebulizing System | v | v |
MASTER의 특별함
-
15개의 독립 출력 서브모듈
15개의 온도조절 서브모듈로 구성되어, 다양한 종류의 생체 물질을 복합적으로 구성하여 생체조직을 구현할 수 있습니다. 또한, U-FAB 업그레이드 시, 추가 모듈이 쉽게 설치되도록 모듈식 구성으로 제작되었습니다. 이 기능은 사용자가 신속한 부품교체를 직접 할 수 있게 함으로써, 종전에 볼수 없었던 빠른 A/S를 제공하게 합니다.
-
Build plate 온도제어
Build plate 의 온도를 4~50ºC의 범위로 제어할 수 있어, 온도에 민감한 물질 출력 시 물질의 경화나 sacrificial 구조물의 구성을 조절할 수 있습니다. 이 기능은 출력 후 3D 조직 샘플의 안정성을 유지함에 도움을 줄수도 있습니다.
-
Integrated Bio-Safety Cabinet
CBio-Safety Cabinet(BSC) ClassⅡ에 상응하는 제품 설계로, 3D 조직 출력물을 외부 오염으로부터 보호해줍니다. U-FAB은 별도의 BSC 설치 없이 바로 연구에 사용할 수 있고, 이동이 용이하게 제작되었습니다.
클리셀 U FAB MASTER 특징
-
01
3차원 조직공학 연구의 범용성 확대
연구실에서 사용하고 있는 저점도부터 고점도까지 모든 생체 적합성 물질 출력 가능
(From Water to Plastic)-
Combination of droplet and extrusion dispensing
저점도 물질과 고점도 물질의 개별 또는 복합 출력 가능
-
Micro-Droplet Dispenser
저점도 생체물질 적층
(Collagen + NaHCO3)
(CelMA + LAP[photoinirtiator] + UV

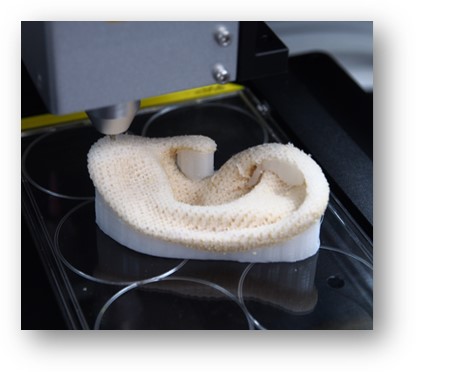

(PCL + 인체 연골조직)
-
Mid-Viscosity Extruder
중점도 생체물질 적층
(Collagen + NaHCO3)
(CelMA + LAP[photoinirtiator] + UV
(PCL + 인체 연골조직)
-
High-Viscosity Extruder
고점도 생체물질 적층
(Collagen + NaHCO3)
(CelMA + LAP[photoinirtiator] + UV
(PCL + 인체 연골조직)
-
-
02
생체 적합성 소재의 다양한 가교방식 지원
기존 3D바이오프린터에서 사용하는 가교 방식인 온도, UV 반응에 의한 가교방식 외에 pH, 효소, 화학(이온) 반응에 의한 가교방식 가능
-
Nebulization(pH-sensitive. Chemical-
enzymatic-crosslinking)/ UV LED(photo-
crosslinking) / Temperature control(thermal-crosslinking) -
Nebulizing System
pH가교(콜라겐, 키토산 등 강산 반응 단백질 가교) 효소가교(피브린, 젤라틴 등 효소 반응 물질 가교) 화학(이온)가교(알긴산 등 금속이온 반응 다당류 가교)
-
Temperature control for dispenser
온도 가교 - 출력노즐 별 개별 온도제어 기능
-

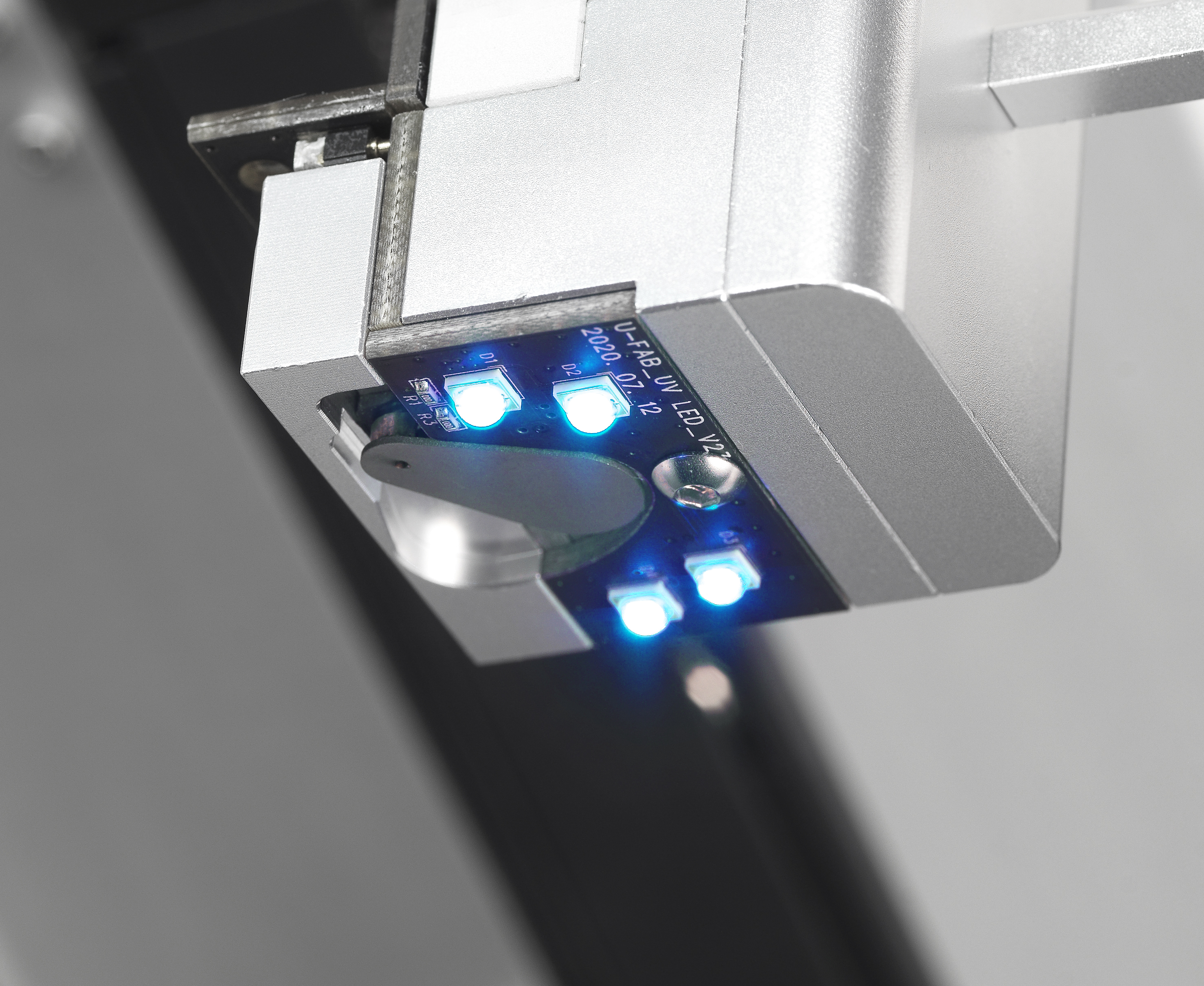

Built-in UV LED & Shutter
UV 가교- 출력노즐에 장착된 셔터를 통해 UV 가교시 출력노즐 막힘 방지기능
-
-
03
3D 바이오프린터의 사용 편의성
3D바이오프린터를 처음 사용하는 연구자들도 쉽게 사용할 수 있는 소프트웨어 기능과, 연구 편의성과 효율을 높여주는 차별화 기능
-
Convenient functions for research
-
U-Studio software
3D모델링 없이도 출력 할 수 있는 기능
-
Cell Homogenization (Auto Pipetting)
세포의 침전과 뭉침을 방지 하는 자동 세포순환 기능
-
Nozzle Clean System
출력 노즐 자동 세척기능
-
적용 분야
클리셀의 3D 바이오 프린터는 다양한 Bioink를 기반으로 Inkjet 및 Extrusion 방식을 적용하여 출력하는 3D 바이오 프린팅에 활용될 수 있습니다.
| 대상 | 재생 장기 | 프린팅 방식 | Bioink | Cell type |
|---|---|---|---|---|
| Cancer Organoid |
Liver |
Extrusion |
Collagen |
HepG2 |
|
Pancreas |
Extrusion |
Pancreas derived ECM |
Human islet |
|
| Eye Tissues |
Cornea |
Inkjet(droplet) |
Gelatin |
Human corneal epithelial cells |
| Wascular Tissues |
Skin / |
Extrusion |
ECM with fibrinogen |
Human dermal fibroblast |
|
Heart |
Extrusion |
GelMA |
Printing valvular interstitial cells |
|
|
Bone |
SLA |
Mono-hyaluronic acid |
hTMSCs |
|
| Avascular Tissues |
Blood |
Extrusion |
Gelatin |
Human neonatal dermal fibroblasts, |
| Metabolic Tissues |
Kidney |
Extrusion |
Gelatin, fibrinogen with |
Human neonatal dermal fibroblasts |
제품 구성
| 모듈 |
U-BIOLET |
U-BIOXT-LV |
U-BIOXT-HV |
|---|---|---|---|
| 서브 모듈 |
U-BIOLET 디스펜서 x 6 |
U-BIOXT-LV 압출기 x 6 |
U-BIOXT-HV 압출기 |
| 주요 특징 |
- 저점도 생체 물질을 분사하기 위한 Droplet 타입 출력 모듈 - 동시 6개 서브 모듈 출력 가능 |
- 저점도 / 중점도 생체 물질을 분사하기 위한 Extrusion 타입 출력 모듈 - 동시 6개 서브 모듈 출력 가능 |
- 고점도 생체 물질 및 필라멘트 형태의 물질 인쇄용 압출 방식의 출력 모듈 |
제품 스펙
| 3D Modeling / Editing Type | 3D data(STL file format) / Layer-based 2D editing |
|---|---|
| Interface | PC (Windows 10/11) |
| Camera | Full HD (1920x1080) |
| Linear actuation | High Precision linear robot |
| Bulid Volume | 150(W)x 150(D) x 200(H) mm |
| Weight | 750kg |
| Size | 1178(W) x 930(D) x 1952(H) mm |
| Print Speed | Up to 50mm/s |
| Max.pneumatic Pressure | 8bar |
